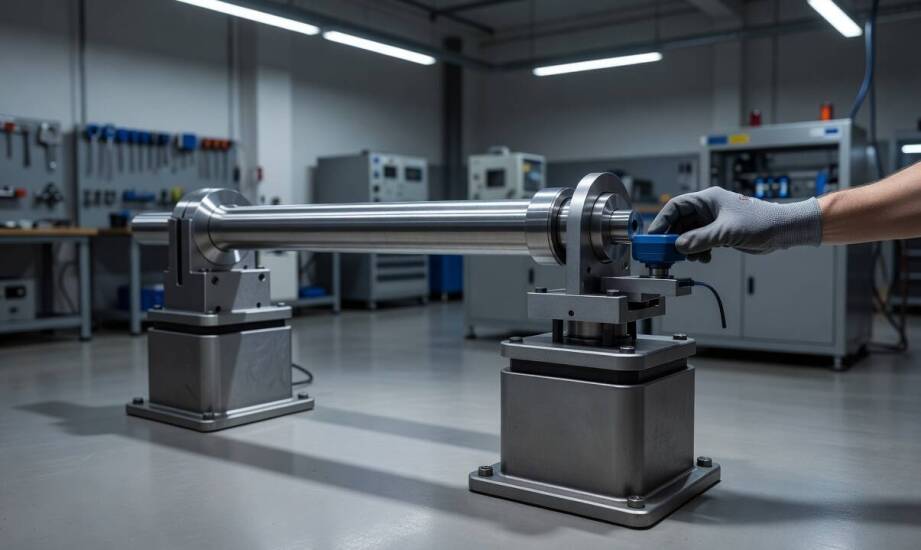

Jak działa stanowisko do wyważania wirników i kiedy sama korekta statyczna nie wystarcza

Wzrost drgań w maszynach przemysłowych nie zawsze oznacza uszkodzenie łożyska. Czasami podwyższony poziom wibracji sygnalizuje po prostu niewyważenie wirnika, które z powodzeniem daje się skorygować bez kosztownej wymiany całych podzespołów. Wykrycie rzeczywistego źródła problemu na wczesnym etapie chroni zakład przed nieplanowanym przestojem linii produkcyjnej. Diagnostyka drganiowa pozwala szybko odróżnić naturalne zużycie elementów tocznych od zaburzeń rozkładu masy i zaplanować odpowiednie działania dla służb utrzymania ruchu. Prawidłowa ocena sytuacji opiera się na rozróżnieniu podstawowych typów niewyważenia oraz dobraniu odpowiedniej procedury naprawczej.

Różnica między niewyważeniem statycznym a dynamicznym

Zaburzenia pracy elementów wirujących mają różną naturę fizyczną. Niewyważenie statyczne występuje w sytuacji, gdy oś masy wirnika przesuwa się równolegle do osi obrotu w jednej płaszczyźnie poprzecznej. Środek ciężkości znajduje się w takiej sytuacji poza nominalną osią obrotu, co wywołuje cykliczne bicia odczuwalne na oprawach łożyskowych. Korektę takiego stanu przeprowadza się zazwyczaj w pojedynczej płaszczyźnie korekcyjnej. Niewyważenie dynamiczne generuje zupełnie inne obciążenia dla układu napędowego. Powstaje ono w momencie, gdy oś masy przestaje pokrywać się z osią obrotu i tworzy moment sił. Eliminacja tego zjawiska wymaga powielonej korekty, ponieważ siły odśrodkowe działają w różnych kierunkach wzdłuż całej długości wału.

Rozpoznanie rodzaju wibracji wymaga odpowiedniego sprzętu pomiarowego. Nowoczesna wyważarka wirników precyzyjnie mierzy amplitudę oraz fazę drgań, a także aktualną prędkość obrotową kontrolowanej maszyny. Urządzenia te wykorzystują czujniki wibracji zamontowane bezpośrednio na podporach. Cały proces opiera się na matematycznej metodzie współczynników wpływu. Pomiary rozpoczynają się od zarejestrowania wibracji maszyny w stanie wyjściowym. Specjalista dodaje następnie masę próbną w ściśle określonym miejscu i powtarza całą procedurę rejestracyjną. Zebrane w ten sposób zmiany amplitudy i przesunięcia fazowego umożliwiają precyzyjne obliczenie położenia ciężaru korekcyjnego. Urządzenie pomiarowe wyświetla gotowy wynik w gramach oraz stopniach kątowych dla wybranej płaszczyzny.

Kiedy korekta statyczna nie wystarcza

Standardowe wyrównanie masy w jednej płaszczyźnie sprawdza się w przypadku wąskich tarcz, jednak zawodzi przy bardziej skomplikowanych geometriach. Długie i smukłe wirniki pracujące przy wysokich prędkościach generują potężny moment niewyważenia układu napędowego. Jego wpływ na maszynę staje się w pewnym momencie dominujący, ponieważ siła odśrodkowa zwiększa się proporcjonalnie do kwadratu prędkości obrotowej. Rozłożenie masy wzdłuż wału wywołuje dodatkowe wibracje, których usunięcie wymaga zastosowania złożonych metod korekcji. Twarde i sztywne elementy wirujące dają się skutecznie wyważyć w dwóch skrajnych płaszczyznach. Konstrukcje elastyczne wymuszają z kolei podejście dynamiczne już przy rozruchu bliskim pierwszej prędkości krytycznej maszyny.

Wybór odpowiedniej procedury zależy od fizycznej budowy danego elementu. Znaczenie mają przede wszystkim proporcje wymiarowe układu, liczba dostępnych miejsc montażu ciężarów oraz specyficzne warunki pracy. Wytyczne w tym zakresie opisuje precyzyjnie seria norm branżowych. Norma ISO 21940-11 dla wirników sztywnych określa konkretne procedury i tolerancje wyważania z podziałem na klasy dokładności. Praktyka inżynierska pokazuje, że działy utrzymania ruchu chętniej wybierają procedurę dwupłaszczyznową, kiedy do serwisu trafiają długie i smukłe wirniki silników, pomp oraz zaawansowanych wentylatorów przemysłowych.

Odczyty z urządzeń pomiarowych nigdy nie powinny być analizowane w izolacji od stanu mechanicznego całej maszyny. Nadmierny luz w łożyskach powoduje skrajnie niestabilne odczyty amplitudy oraz kąta fazowego. Zjawisko to znacząco ogranicza szanse na uzyskanie wysokiej dokładności operacji wyważania. Zużyte lub uszkodzone elementy toczne generują specyficzne wibracje o częstotliwościach stanowiących wielokrotność obrotów. Zaburzenia te mocno zniekształcają właściwy sygnał niewyważenia i utrudniają postawienie trafnej diagnozy. Weryfikacja stanu technicznego podpór przed przystąpieniem do korekty masy to absolutna konieczność.

Znaczenie precyzyjnych pomiarów w procesie naprawczym

Ostateczny wybór pomiędzy korektą jednopłaszczyznową a dynamiczną zależy zawsze od rzeczywistej konstrukcji elementu oraz przyjętych standardów niezawodności. Nie istnieje jedna uniwersalna procedura zdolna zastąpić szczegółową analizę układu napędowego maszyny. Działy mechaniczne i remontowe potrzebują do takich zadań sprzętu, który dobrze radzi sobie w trudnych warunkach hal produkcyjnych. Zaprojektowana przez firmę MBJ Electronics aparatura pomiarowa ułatwia przeprowadzenie pełnej analizy wibracji bezpośrednio na miejscu instalacji sprzętu. Polskie rozwiązania pomiarowe obejmują między innymi systemy wyważania przenośnego, które w czasie rzeczywistym przeliczają wektory korekcji dla poszczególnych płaszczyzn.

Prawidłowo wykonana diagnoza chroni infrastrukturę przemysłową przed katastrofalnymi w skutkach awariami. Wdrożenie regularnych pomiarów drganiowych ułatwia planowanie harmonogramów postojów i zmniejsza koszty ewentualnych remontów układów napędowych. Współczesne techniki wyważania bazują na zaawansowanych algorytmach analizy widmowej FFT, co pozwala odseparować wpływ zużytych łożysk od rzeczywistego problemu rozkładu masy. Dbałość o stan dynamiczny maszyn rotujących stanowi obecnie fundament strategii predykcyjnego utrzymania ruchu, zapewniającej ciągłość procesów technologicznych w nowoczesnym przemyśle.
