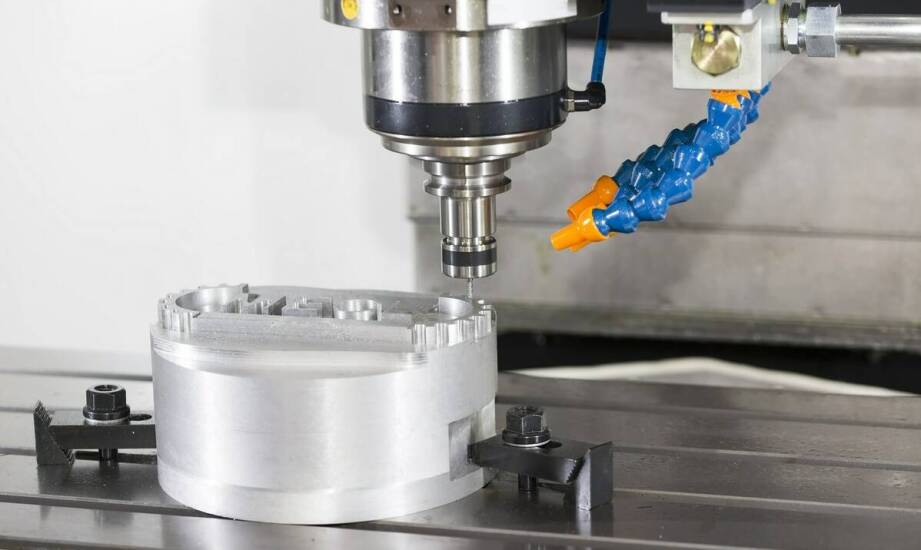

Dlaczego niektóre detale maszynowe wymagają toczenia i frezowania CNC w jednej ścieżce obróbki

Wybór technologii obróbki skrawaniem detali maszynowych zależy nie tylko od specyfiki fizycznej i chemicznej samego materiału. W przemyśle motoryzacyjnym czy energetycznym kluczową rolę odgrywa złożona geometria elementu, niezwykle wąskie tolerancje wymiarowe oraz konieczność wykonania wielu cech z kilku różnych stron jednego układu odniesienia. Przykładowo ciężkie wały napędowe wyposażone w boczne rowki wpustowe, a także precyzyjne tuleje posiadające gniazda prostopadłe do osi głównej, są niemożliwe do wykonania wyłącznie za pomocą jednej, standardowej operacji. Takie specjalistyczne detale łączą w sobie idealnie gładkie powierzchnie cylindryczne z płaskimi obszarami roboczymi i nieosiowymi otworami gwintowanymi. Zmusza to technologów do wyjścia poza schemat tradycyjnej obróbki i starannego planowania każdego cyklu pracy maszyn.

Cechy detalu determinujące łączenie operacji skrawania

Elementy maszynowe zawierające zróżnicowane osie cylindryczne, które płynnie łączą się z płaszczyznami bocznymi, z reguły wymuszają precyzyjne zintegrowanie dwóch fundamentalnych operacji. Toczenie CNC znajduje zastosowanie do kształtowania brył o wyraźnej symetrii obrotowej. Wymaga to równomiernego usunięcia naddatku materiałowego podczas bardzo szybkiego obrotu wrzeciona. Z kolei wprowadzanie skomplikowanych zagłębień, asymetrycznych nawierceń czy idealnie płaskich powierzchni ślizgowych oznacza bezwzględną konieczność użycia głowicy frezującej. Jeśli na warsztat trafia stalowy wał kołnierzowy z rozmieszczonymi pod kątem otworami, inżynier zaplanuje najpierw zgrubne przetoczenie walca, a dopiero w następnym kroku wykonanie gniazd. Pominięcie właściwej kolejności obróbki prowadzi do poważnych błędów w ustalaniu baz pomiarowych detalu.

Ogromny wpływ na harmonogram pracy wrzeciona ma również fizyczny stan zastosowanego półfabrykatu oraz jego właściwości mechaniczne. Miękkie stopy konstrukcyjne, wśród których dominuje aluminium, wykazują dużą podatność na powstawanie niekorzystnych naprężeń wewnętrznych. Odkształcenia termiczne wywołane szybką obróbką zgrubną wymuszają pozostawienie odpowiedniego naddatku przeznaczonego na późniejsze frezowanie wykańczające. Wysokogatunkowa stal węglowa charakteryzuje się znacznie wyższą stabilnością, jednak po wcześniejszej obróbce cieplnej również wymaga zaplanowania krótkiego etapu stabilizacji wymiarów. Wstępne usuwanie dużych objętości materiału bezpośrednio na tokarce pozwala bezpiecznie zredukować wewnętrzne naprężenia. Stanowi to najlepsze przygotowanie surowca do ostatecznego, precyzyjnego frezowania z zachowaniem tolerancji rzędu kilku mikrometrów.

Rola systemów CAD/CAM i zintegrowanego zaplecza maszynowego

Praktyczne wykorzystanie zaawansowanych centrów tokarsko-frezerskich całkowicie zmienia dynamikę nowoczesnej produkcji części maszynowych. Urządzenia te skutecznie eliminują potrzebę wielokrotnego, ręcznego przekładania elementów pomiędzy oddzielnymi stanowiskami roboczymi. Ciągła obróbka wykonywana z jednego zamocowania drastycznie zmniejsza liczbę czasochłonnych przezbrojeń, co przekłada się bezpośrednio na wyższą powtarzalność geometryczną całych partii. Zakłady przemysłowe zlecające toczenie i frezowanie na Śląsku profesjonalnym podwykonawcom, oczekują pełnej kontroli wymiarów i rygorystycznego zachowania ustaleń projektowych. Znakomitym przykładem odpowiedzi na te potrzeby jest działalność spółki Tok-Frez s.c. Mikołaj Rusinowski, Jacek Raćkos, która integruje nowoczesne zaplecze obróbcze CNC z fachową wiedzą techniczną. Umożliwia to realizację zaawansowanych zleceń polegających na precyzyjnym skrawaniu oraz gwintowaniu metali.

Bezpieczeństwo i optymalizacja cyklu pracy maszyn opierają się na wykorzystaniu oprogramowania komputerowego. Nowoczesne systemy z rodziny CAD oraz CAM dają inżynierom możliwość wygenerowania cyfrowego bliźniaka procesu jeszcze przed fizycznym uruchomieniem wrzeciona tokarki. Wirtualna symulacja całego cyklu niemal całkowicie eliminuje ryzyko kolizji narzędzi w przestrzeni roboczej maszyny, co chroni cenny sprzęt przed uszkodzeniem. Dodatkowo program pozwala optymalnie wyznaczyć punkty bazowe niezbędne dla zakładowego działu jakości. Specjaliści precyzyjnie definiują ścieżki narzędziowe na podstawie wymogów GD&T, dzięki czemu produkt opuszczający halę jest w pełni zgodny z dokumentacją wykonawczą.

Podejście do planowania ścieżek narzędzi różni się jednak w zależności od wielkości konkretnego zamówienia. Opracowywanie jednostkowych prototypów i krótkich serii produkcyjnych wymusza maksymalną elastyczność i gotowość do częstych korekt kodu sterującego. Inaczej wygląda to w przypadku dostaw masowych. Produkcja wielkoseryjna opiera się na stuprocentowej stabilności wymiarowej i pełnej automatyzacji, dlatego dokładna walidacja wymiarowa pierwszej obrobionej sztuki ma tam absolutnie krytyczne znaczenie.

Strategia racjonalnego podziału procesów produkcyjnych

Utrzymanie detalu na jednej maszynie podczas całego cyklu produkcyjnego przynosi wymierne korzyści, zwłaszcza w przypadku obróbki elementów o mocno skomplikowanej geometrii. Redukuje to prawdopodobieństwo wystąpienia błędów kumulacyjnych, które naturalnie pojawiają się podczas wielokrotnego luzowania i ponownego zaciskania materiału w uchwytach mocujących. Z drugiej strony fizyczne rozdzielenie procesów szybkiego toczenia i precyzyjnego frezowania nierzadko okazuje się ostrożniejszym wyjściem przy wielkich seriach produkowanych z wrażliwych stopów aluminium lub mosiądzu. Etapowe uwalnianie skumulowanych naprężeń wewnętrznych na dedykowanych stanowiskach zapobiega późniejszym odkształceniom końcowym gotowych wyrobów. Ostateczna decyzja o przebiegu ścieżki technologicznej wynika więc z chłodnej kalkulacji uwzględniającej twardość surowca, zakładane limity tolerancji oraz ramy budżetowe przeznaczone na dany projekt przemysłowy.
